KGLF-3G-6RA80全數字同步電動機勵磁裝置主要性能描述

KGLF-3G-6RA80全數字同步電動機勵磁裝置,系武漢科技大學專門為出口項目且電源頻率為60/50Hz研制的全數字高性能勵磁產品。本裝置采用微機控制技術，系統由西門子全數字整流器單元+滅磁單元+可編程控制器+人機界面等部分構成，具有完善的勵磁控制、系統保護、故障報警及顯示功能。
  本裝置可廣泛適用于球磨機、風機、水泵、壓縮機、軋鋼機等負載類型的有刷同步電動機工頻或變頻運行的勵磁系統。

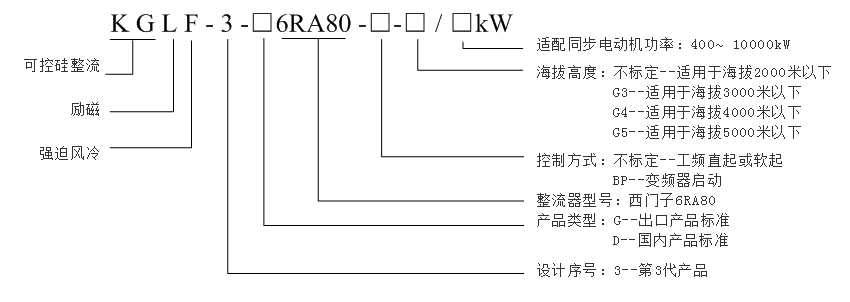

一、產品型號說明

二、主要技術參數：

三、使用環境

● 海拔高度： 2000～5000米
● 環境溫度： -5℃～45℃
● 相對濕度： 95%（25）℃
● 地震等級： 7級
● 安裝地點： 室內
● 防護等級： IP23

四、設計制造及檢驗標準

● GB10585-89 中小型同步電機勵磁系統基本技術要求
● GB12667-90 同步電動機半導體勵磁裝置總技術條件
● GB/3797-2005 電氣控制設備
● GB/T10223-2005 低壓成套開關設備和電控設備基本試驗方法

五、主要性能特點

● 本產品由西門子全數字整流器功率單元+滅磁單元+可編程控制器+工業觸摸屏等部分構成，具有完善的勵磁控制、系統保護、故障報警及顯示功能。
● 本產品可選擇單獨工頻運行、變頻運行或變頻/工頻都可運行三種控制模式：
    當選擇“變頻運行”模式下,系統能滿足變頻器起動電機及調速運行對勵磁控制及接口的要求，系統根據高壓變頻器給出的4-20mA信號來調節勵磁的投入及大小，當接收到變頻器對勵磁裝置發出“變頻切換工頻”無源干接點信號時，勵磁系統可不停機自動完成由變頻控制切換到工頻控制，滿足在工頻條件下運行的控制要求；
    當選擇“工頻運行”模式下,系統可滿足測頻、投勵、保護等獨立運行自行調節及控制的要求。
● 系統整流功率單元選用西門子6RA80系列全數字整流器。根據電機額定參數，可選用6RA8081-6DS22(DC400A/485V)或6RA8085-6DS22(DC600A/485V)全數字整流器，以確保勵磁系統足夠的輸出功率和電流、電壓裕量。
● 滅磁單元由2套KP500A可控硅風冷組件 + 1套ZP500A整流管風冷組件 + 滅磁電阻構成電子式無觸點滅磁開關電路。滅磁控制采用安全可靠的雙路或門滅磁方式, 即PLC低壓滅磁和高壓感應滅磁，具有手動滅磁檢測和自動滅磁功能。由PLC實時控制起動電阻的投入和切除,以滿足同步電機起動的固有特性。
● 系統控制單元選用西門子S7-200PLC系列產品。該P(yáng)LC具有良好自診斷功能，能夠進行運行參數及故障管理，可在線修改和顯示當前運行的各種參數，并可循環存儲200個以上故障信號及時間。
● 人機界面選用國際知名品牌施耐德7吋彩色觸摸屏，在觸摸屏上進行操作設定，可方便地選擇“恒角”、“恒勵磁電流”、“恒功率因數”等控制方式，全部操作中文/英文切換顯示，方便直觀；可在線修改和顯示當前運行的各種參數、數據和波形曲線，并可實時循環記錄運行參數報表及200個以上故障信息。
● 具有轉差率檢測投勵和定時投勵兩種順極性投勵方式，確保每次投勵成功。投勵全過程可由觸摸屏實時監控及顯示。
● 具有空載電機起動強勵及帶載整步強勵功能，以保證空載電機起動和帶載時電機能順利牽入同步；同時系統還具有低電壓強勵功能, 當電網電壓降低至額定值的80%時，系統可自動強勵，以保證當電網電壓瞬低時電機不失步。起動強勵及低電壓強勵的倍數及時間可根據負載需要在觸摸屏上設定。
● 電機起動方式可滿足直接或降壓起動要求。采用直接起動方式時，當測頻電路檢測到電機達到亞同步轉速時自動順極性投勵；且保證投勵時電機無振顫。當采用降壓起動方式時，電機通過軟起動柜降壓起動時即開通測頻電路，當軟起動柜投全壓時將全壓合信號送至勵磁系統，當測頻電路檢測到電機達到亞同步轉速時且全壓合信號閉合兩個條件都滿足時自動順極性投勵，已確保軟起動柜安全。
● 具有完善可靠的進線電源缺相、PT斷線、快熔熔斷、欠勵、過勵、可控硅超溫、整流變壓器超溫、異步起動超時、失步等故障報警及故障跳閘等綜合保護功能。
● 具有高壓失電保護功能，當電機定子電流掉電停車時，系統能延時30秒切斷勵磁電流輸出，以確保電機轉子長時間通電而造成損傷。
● 系統可對外提供RS-485串行通訊接口，系統可對外提供RS-485串行通訊接口，通訊協議為Profibus-DP、Modbus、工業以太網TCP/IP三種任選其一。與上位機監控系統聯機通訊,可對勵磁系統實現遙測及遙調功能。
● 勵磁裝置柜體結構前門為大視野玻璃外門及上下雙儀表內門、后門為雙對開門，柜型美觀大方，各部件可互換通用,柜體具有足夠強度和鋼度,保證在吊裝時，柜體和內部元器件不會變形扭曲。
