KGCF-3型強磁選機全數字可控硅整流裝置技術描述

KGCF-3型強磁選機全數字可控硅整流裝置,是專為高梯度強磁選機配套的激磁電源設備。本裝置采用微機控制技術，系統由可控硅功率單元+可編程控制器+人機界面+數字勵磁調節器等部分構成，具有完善的激磁控制、系統保護、故障報警及顯示功能。

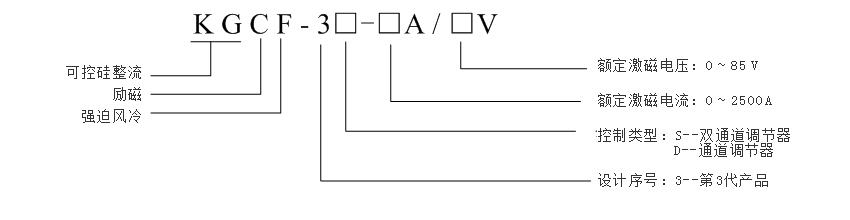

一、產品型號說明

二、主要技術參數：

三、主要技術性能及控制要求

● 系統采用全數字控制技術，系統由三相全控橋功率單元+工業觸摸屏+可編程控制器+數字調節器（雙/單）等部分構成，具有完善的激磁控制、轉環與脈動電機控制、系統保護、故障報警及顯示功能。
● 主回路采用三相全控橋整流電路。晶閘管選用6只3英寸KP2000A/800V元件，反并聯壓裝于J5型散熱器內，抽屜式結構安裝。主回路散熱采用頂裝風機強制風冷方式。采用完善的電壓浪涌吸收及阻容保護電路，以確保晶閘管的使用安全。
● 人機界面選用施耐德7寸彩色觸摸屏，中文顯示。可方便地在觸摸屏上選擇“恒角”、“恒流”兩種控制方式；設置電流給定、電流上下限幅、輸出過流、電流軟起動上升或下降斜率等各種保護參數；實時查閱各種故障信息。
● 核心控制部件選用西門子S7-200系列PLC，該PLC具有良好自診斷功能，能夠進行運行參數及故障管理，可在線修改和顯示當前運行的各種參數，并可循環實時存儲及查閱200個以上故障信息。
● 系統可對外提供RS-485串行通訊接口，系統可對外提供RS-485串行通訊接口，通訊協議為Profibus-DP、Modbus、工業以太網TCP/IP三種任選其一。與上位機監控系統聯機通訊, 可實時監控系統的各種運行參數和故障信息。
● 系統具有兩套完全獨立的激磁數字調節器通道，兩套通道互為熱備。在運行中可手動選擇或A通道或B通道工作，并可帶電更換任一通道的數字調節器或開關電源模塊。
● 激磁數字調節器由超大規模集成電路的智能芯片和高速模數轉換器等芯片構成，具有輸入電源無相序要求、工作電壓范圍寬、波形對稱度好、控制精度高、觸發功率大、抗干擾能力強、工作穩定可靠等顯著特點；且采用PLC機箱式結構，35mm標準卡軌式安裝，菲尼克斯可拔插接線端子，接觸可靠，拆裝方便。
● 轉環電機、脈動電機采用ARD2系列智能電機保護器控制。該保護器具有抗干擾能力強，工作穩定可靠、數字化、智能化、網絡化等特點，可對電動機運行過程中出現的過載、斷相、欠載、不平衡、接地、漏電、堵轉等故障進行有效的保護。
● 系統具備的綜合保護及報警功能如下：
     ● 三相電源缺相報警停機保護；
     ● 快熔熔斷報警停機保護；
     ● 交流進線過流、短路報警停機保護;
     ● 主線圈溫度超溫報警停機保護；
     ● 主線圈缺水報警停機保護；
     ● 分線圈水流異常報警(不停機)
     ● 整流器輸出限幅保護
     ● 整流器主回路超溫報警保護
     ● 整流器過流故障報警停機保護系統一旦發生故障，系統可立即切斷直流輸出，同時自動實現逆變運行，將激磁線圈儲存的能量反饋至電網。
● 系統具有激磁軟啟動/停止功能，可有效防止因突加大電流而對激磁線圈造成的沖擊傷害；激磁輸出調節采用觸摸屏鍵盤數字給定方式。
● 斷路器、接觸器、熱繼電器、繼電器、信號燈、按鈕選用施耐德品牌。
